001-20171115北京 某某铁路PCS11-48-600直流电源技术要求发表时间：2021-01-10 22:32

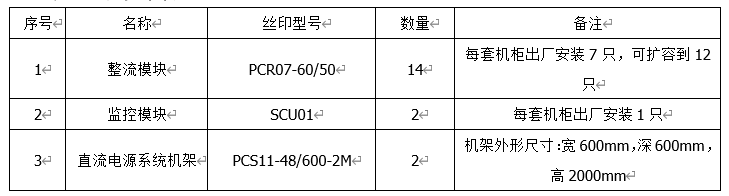

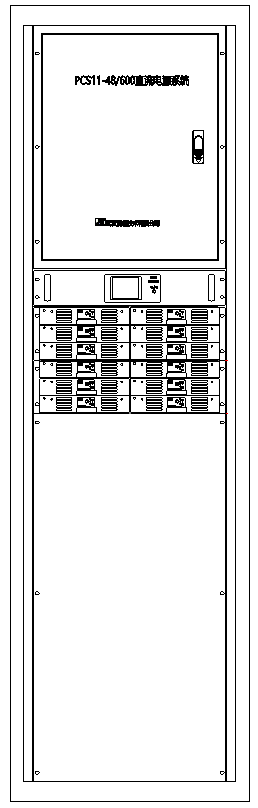

1. 产品型号及数量 北京铁路需求二套48V/600A直流电源系统，每套系统采用PCR07-60/50整流模块12只(初装7只350A)、SCU01监控模块1只和1套2米标准机柜。该产品外形图如右图所示。 产品配置见下表。
2. 采用武汉能创标识，中文丝印。 3. 交流输入两路交流输入，手动切换。 4. 每路交流输入为三相五线，A，B，C，N和PE；线电压为380V/50Hz，电压范围从156V～502V；相电压范围90V～290V，其中180～290V可以满功率输出。 5. 交流输入端设置防雷模块，每只整流模块设置交流输入开关。 6. 电池输入分路设置2路输入，外接两路48V/300AH的蓄电池，蓄电池具备LVDS功能。两路蓄电池分路分别配置1只400A熔断器。 7. 直流输出分路开关共16路：10×63A(1P)和6×32A(1P)。 8. 监控模块实现整个系统工作参数和工作状态的现场管理，实现对两组蓄电池的均浮充电池管理，并提供RS232、SNMP通信接口和告警干接点功能。 9. 整流模块额定功率2800W，电流不均分度≤±5%，稳压精度≤±0.07%，效率≥94%（50%～100%负载）。 10. 系统输出电压电压可调节范围：43.2Vdc～58Vdc。 其它技术要求按照公司标准产品要求。
|
-
-
