为互联网电视交流不间断供电提供稳定、安全、可靠的逆变电源

党中央始终高度重视农村的发展，推出了许多农村惠民政策，总理政府工作报告中提出了“通信网络提速降价”的惠民政策要求。随着农村现代化建设的不断加速，互联网的新增业务也迅速发展，数据吞吐量也越来越大，互联网相关业务采用交流不间断供电，用电需求约9kVA～21kVA（2米机架可扩容至30kVA）。

针对这一计划产生的交流不间断供电的资源需求，采用传统的UPS方案，利用UPS冗余资源或新增UPS进行交流不间断供电，理所当然是一种可行的方案；但通过对地区供电设备资源的调研。所得到的信息是：其一，现公司通信机房普遍空间资源有限。其二，通信整流电源广泛配套低压直流48V电源，其蓄电池为2V,每组24只。电池个数少、故障率低、好维护，逆变电源和通信的整流电源共享48V电池。其三，县级通信机房专业电源维护人员有限，因此需要配置实用、经久耐用、可靠优质、便于维护管理的交流不间断的电源设备即并联逆变电源。采用可并联逆变电源进行交流不间断供电，将是佳的供电方案。

因地制宜配置并联逆变电源是一举多得。既缓解了县级通信机房小，设备地面承受力有限的困惑，又解决了电源维护人员不足的难题。逆变电源高可靠性和高安全性的特点确保农村互联网相关业务等通信的畅通。

利用48V基础电源资源，采用可并联逆变电源实现交流不间断供电的方案原理如图1所示：

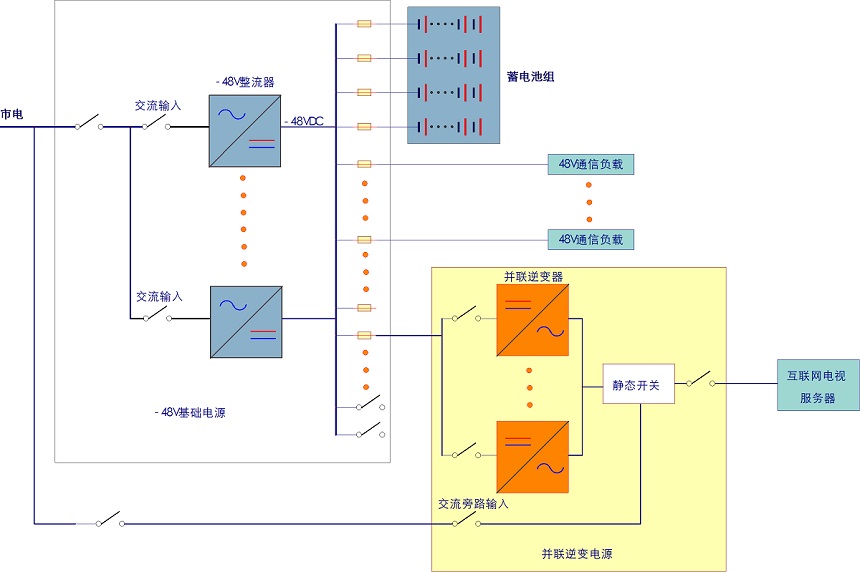

图1：基于48V基础电源配置并联逆变电源供电原理图

采用并联逆变电源实现交流不间断供电的方案，具有以下几方面的优势：

1、安全性高

逆变电源并联冗余工作，分散电池放电回路支路供电容量，支路保护器件容量较小，在发生设备短路故障情况下，易实现保护器件的瞬时脱扣，及时隔离故障，避免明火安全隐患的发生。

2、可靠性高

（1）逆变模块并联冗余工作，变换环节少，可靠性高；（2）电池采用48V，串联节数少，可靠性高；（3）多组电池并联冗余工作，保障性及可靠性更高。

3、可维护性好

并联逆变电源采用模块化设计，支持带电热插拔，维护简单，维修更换方便，与48V基础电源维护模式接近，大大降低维护人员对厂商的服务依赖，同时也可充分利用48V基础电源的维护资源（人员）。

4、资源利用率高，综合投资成本低

逆变电源供电方案是建立在48V基础电源资源有富余的基础上的，该方案的前提是充分利用局站-48V基础电源的冗余资源，省去UPS设备及相应蓄电池配置的投资。具体而言，在一些48V基础电源2000A～3000A配置，蓄电池2000AH～3000AH配置的局站，对于9kVA～18kVA的交流供电需求，对48V基础电源的高消耗水平在167A～278A，对2000A系统资源消耗的占比为8.35%～13.9%，对3000A系统资源消耗的占比为5.56%～9.27%的水平，均不足以对48V基础电源资源消耗产生较大冲击。换句话说，在这样一些48V基础电源设备配置的局站，如果富余量达到5.56%～13.9%的水平，就具备仅增配并联逆变电源实现交流不间断供电的条件。

在设备投资方面，采用并联逆变电源，只需要新增投资逆变电源，48V基础电源和电池资源为已有投资；而采用UPS方案，针对该项目9kVA～21kVA的供电需求，采用单体/单回路（非并联）UPS，要想保障回路保护器件在短路故障下的瞬时脱扣，电池容量并不能随意配置，不同容量电池存在高额定输出功率的限制，保障安全需要增大电池的投资成本，满足9kVA～18kVA容量需求的UPS，安全配置容量在100AH以上，等效配置2V电池在192节，无论是投资，还是空间占用，以及可靠性保障，都存在一定的局限性。

5、安装灵活

并联逆变电源系统采用19英寸嵌入式结构设计，可灵活嵌入到2米标准电源机架内，如果服务器距离较近，也可嵌入到服务器机柜内。若用户将来需要扩容，则可采用19英寸的机柜，有1米、1.6米和2米等多种规格供用户选择。

6、减少空间资源

  普通UPS需新增电池和UPS机架。若一旦新增UPS则增加占地面积，如18kVA的UPS经过逆变输入是384V--2V的电池需要配192只（低压48V只需24只）。
