详细解析数据中心的网络服务器机柜

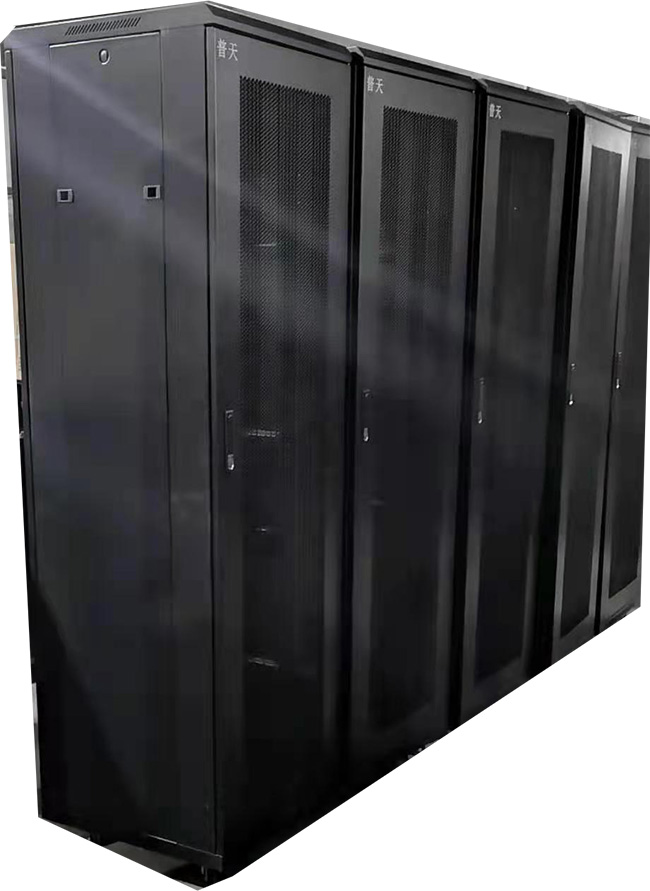

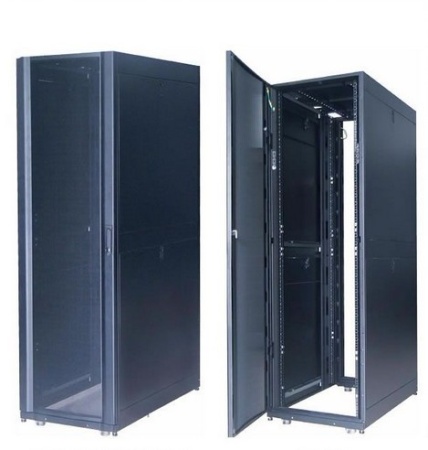

数据中心网络服务器机柜的规格按机柜的深度、高度、承重等方面来区分。高度有2.2米、2.0米、1.6米、1.2米、1.0米等多种高度；宽度为800mm或600mm二种；深度为600mm、800mm、900mm、1000mm、1200mm等5种。19英寸标准的尺寸是服务器的内部安装尺寸宽（19英寸＝482.6mm）与高（1U=44.45mm的整数倍数）。由于宽为19英寸，所以也将满足这一规定尺寸的机柜（架）称为“19英寸标准机柜（架）”。高度以44.45mm为基本单位，1U就是44.45mm。

同时机柜可以配置以下配件：地脚轮、底座、托盘、滑动（抽屉式）托盘、托架（也称L支架）、机柜电源、理线架、盲板、风扇等。组装式机柜的顶帽、左右侧门、前后门等可以快速的拆装。

服务器机柜在机房可以直接用脚轮支撑，在机柜需要移动时，机柜下方的4个滚轮方便的将笨重的机柜来回推动，当机柜需要固定时，只需要将机柜的支撑脚螺栓拧动，让滚轮离地即让机柜可定位。有些机房为抵御7-9级地震，也可以使用底座固定机柜。底座使用50号角钢，焊接加工而成，尺寸，根据机房静电地板的高度来确定，一般有600X600X静电地板高度、600X800X静电地板高度、600X1000X静电地板高度等。

机柜的托盘主要用于安装各种设备，尺寸繁多，用途广泛，有21英寸标准托盘、19英寸标准托盘以及非标准固定托盘等。常规配置的机柜托盘深度有442mm、582mm、682mm、722mm、882mm等规格。机柜托盘的承重一般不小于150KG，可以支撑一个成年人的重量。

滑动（抽屉式）托盘主要用于安装电脑的显示器和键盘等各种设备，可以方便地推拉；19英寸的标准机柜托盘只适用于19英寸的标准机柜。一般滑动（抽屉式）托盘深度有482mm、682mm等多种规格。抽屉式托盘的承重不小于40KG。

托架也称L支架，配合机柜托盘使用，可安装机柜中小于19英寸标准设备，特别是发热量大的设备，其功能类似于托盘，但因其底部与设备不接触，方便散热。比如一般大型数据机房，服务器小型化，大功率，发热量大，所以大量采用托架来安装，非常利于设备的散热等等。

机柜的架顶电源一般有：PDU电源插座、普通电源插座、直流电源空开、交流电源空开等，适合于各种标准的电源插头、交直流电源接头等，安装方式灵活多样。可以19英寸标准的横装，也可以在机柜后门二侧竖装。

机柜的理线架也有19英寸标准理线架。可配合各种系列机柜使用。有24口理线架、12口理线架等，安装24口、12口语音配线架使用。其安装简单、拆卸方便。

机柜的盲板用于遮挡标准机柜前端位置内的空余位置等用途，尺寸是1U（1U=44.45mm的整数倍数）及1U的整数倍等各种规格。常规盲板为1U、2U等，使用带卡扣的机柜螺母来固定在前立柱上。

机柜电扇一般安装于机柜的顶部，根据机柜的深度尺寸分别可2个或4个，风扇可根据设备温度、环境温度来调节，可有效地降低了机柜内的温度保护机柜内的重要设备不会高温故障。
